Многофункциональный резервуар для хранения жидкостей
Интеллектуальный многофункциональный резервуар для хранения нефти представляет собой комплексное интеллектуальное оборудование для хранения и отгрузки в автоцистерны, адаптированное для использования на удалённых скважинах, разведочно-эксплуатационных скважинах и временных кустовых площадках с периодическим режимом работы.
Описание
маркер
Общее описание

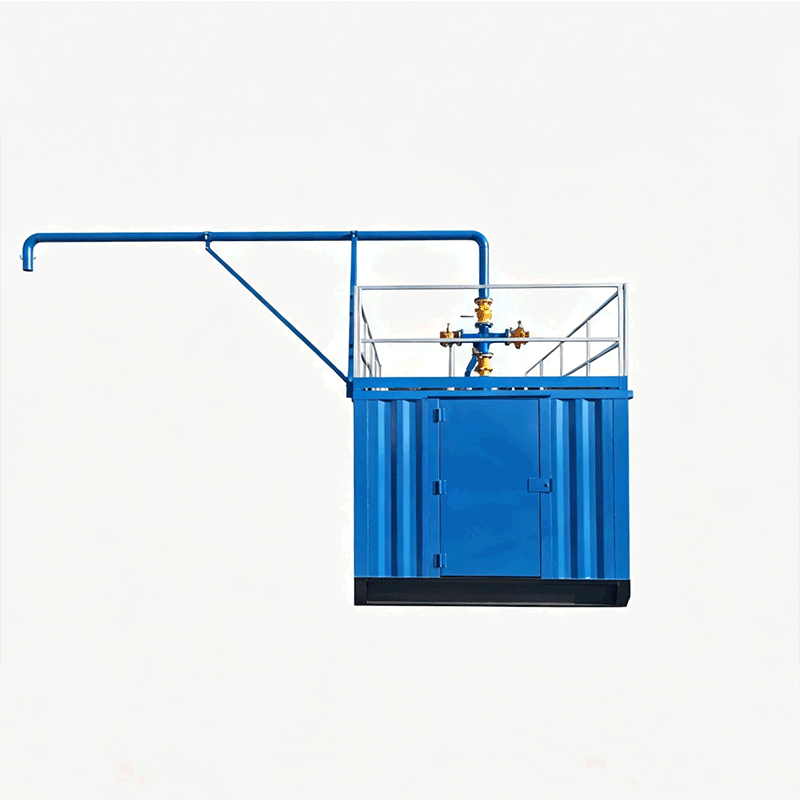

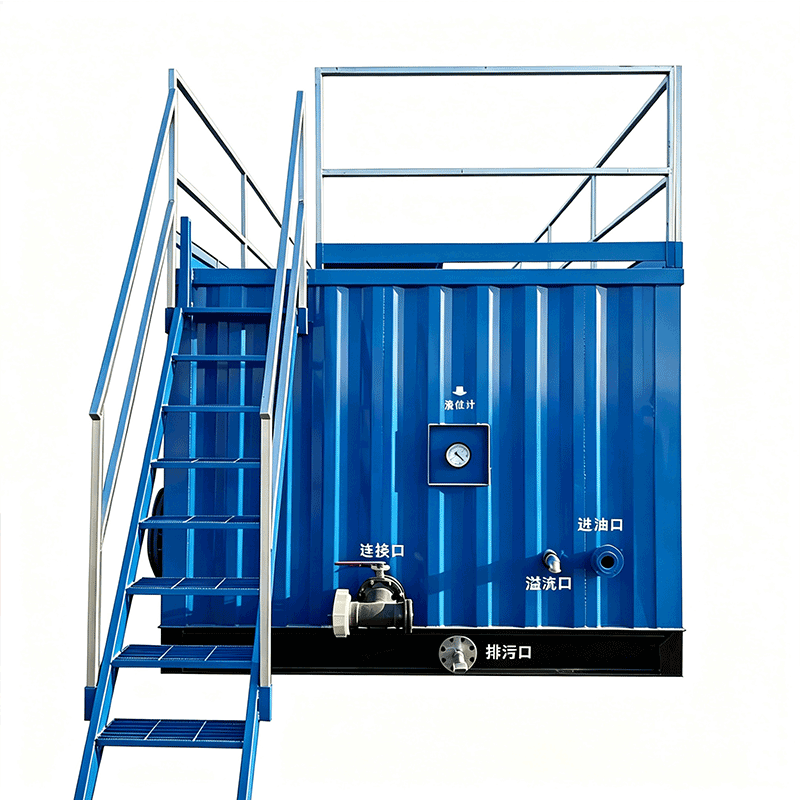

Интеллектуальный многофункциональный резервуар для хранения нефти представляет собой комплексное интеллектуальное оборудование для хранения и отгрузки в автоцистерны, адаптированное для использования на удалённых скважинах, разведочно-эксплуатационных скважинах и временных кустовых площадках с периодическим режимом работы. Оборудование предназначено в первую очередь для хранения, поддержания давления и механизированной отгрузки сырой нефти и водонефтяных эмульсий, а также может применяться для хранения и перевалки различных нетоксичных промышленных жидкостей. Резервуар выполнен в горизонтальном стандартизированном блочно-модульном исполнении. Габаритные размеры соответствуют требованиям дорожных перевозок (не являются негабаритными), что позволяет осуществлять транспортировку в полностью собранном виде автомобильным транспортом напрямую на объект без демонтажа, обеспечивая высокую мобильность при смене объекта. Заводская комплектация включает полный набор систем: подогрев, отгрузку, учёт расхода (измерение объёма), охранно-пожарную сигнализацию и дистанционное автоматическое управление. Монтаж на месте эксплуатации не требует проведения строительных работ (нулевой цикл) — достаточно выровнять площадку и подключить инженерные коммуникации (электроснабжение и водопровод). Благодаря этому достигается максимально быстрый ввод в эксплуатацию при минимальных сроках запуска. Оборудование идеально подходит для сложных условий эксплуатации: рассредоточенных полевых объектов, необслуживаемых (беспилотных) пунктов и временных работ. Доступно изготовление резервуаров различного объёма по требованию заказчика.
Параметры
| Модель | DCYG-60 | |
| Параметры резервуара | Объём резервуара, м³ | 60 |
| Габаритные размеры резервуара, м | 12×2,96×2,65 | |
| Масса резервуара, кг | 13500 | |
| Рабочая температура окружающей среды, °C | -40~+60 | |

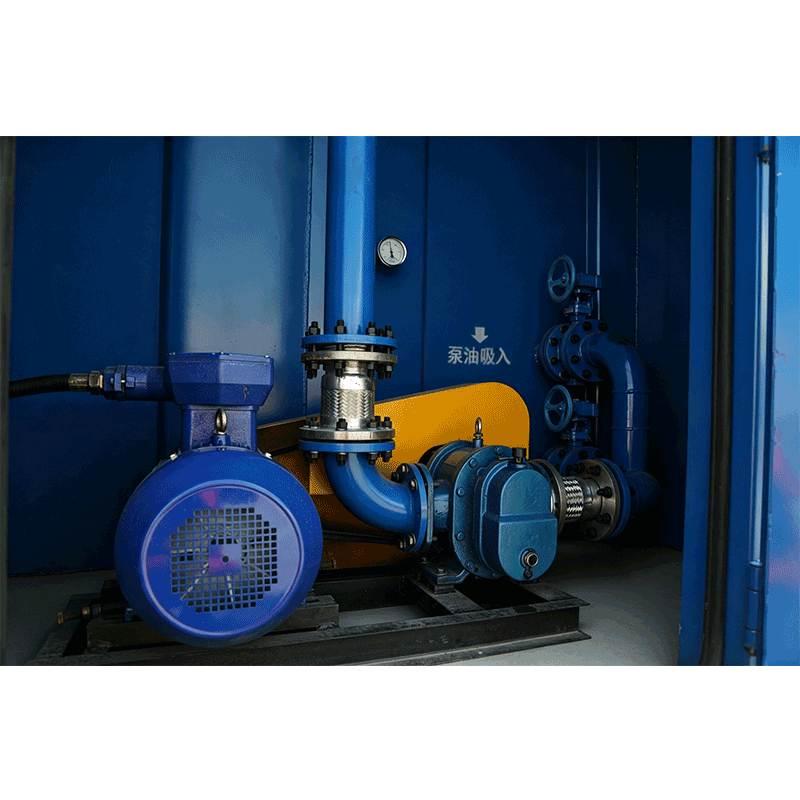

| Система налива | Мощность электродвигателя системы отгрузки, кВт | 11 |
| Расчётная производительность системы отгрузки, м³/ч | 50 | |
| Высота всасывания насоса, м | 6 | |
| Система подогрева и теплоизоляции | Количество нагревательных элементов системы подогрева | 4 группы |
| Мощность электронагрева, кВт | 4×9 | |
| Диапазон нагрева, °C | 20~60 (при особых требованиях возможно другое) | |
| Система автоматического управления | Способ передачи данных системы автоматического управления | сетевое взаимодействие |
| Точки охранной сигнализации | 3 | |
| Точки контроля уровня жидкости | 2 | |
